Penukar Panas Pelat dan Rangka

Rumah / Produk / Penukar Panas Pelat dan Rangka

Hi-eff: Produsen Penukar Panas Pelat dan Rangka Profesional Anda!





Nantong Hi-eff Heat Exchange Equipment Co., Ltd. adalah pemasok terkemuka penukar panas beserta suku cadang pelat dan pakingnya. Perusahaan kami berlokasi di Provinsi Jiangsu dan didirikan pada tahun 2012. Saat ini memiliki pabrik seluas lebih dari 5,000 meter persegi dan menyediakan layanan kepada pelanggan di lebih dari 30 negara dan wilayah di seluruh dunia. Produk utama kami adalah penukar panas pelat dan rangka, penukar panas pelat las, aksesori penukar panas pelat, dll., yang dapat digunakan dalam HVAC, pembuatan kertas, baja, kimia, pendingin, tenaga listrik, pembuatan kapal, makanan dan minuman, serta industri lainnya.


Pengalaman yang Kaya:Tim kami terdiri dari lebih dari 200 tenaga teknis dengan pengalaman industri lebih dari 20 tahun dan telah membantu produk kami memperoleh lebih dari 60 sertifikat paten.


Dilengkapi dengan Baik:Perusahaan ini dilengkapi dengan beberapa peralatan mesin CNC pemrosesan cetakan canggih, pengepres hidrolik khusus, mesin pelubang, mesin blanking terintegrasi, dan peralatan lainnya, dan dapat menyediakan suku cadang penukar panas dan gasket berkualitas tinggi kepada pelanggan, terutama GEA, Tranter, APV, AGC dan model lainnya.


Kualitas asuransi:Kami memiliki pusat pemeriksaan kualitas sendiri untuk memastikan bahwa proses produksi mematuhi standar ISO, dan melakukan pemeriksaan kualitas penukar panas melalui peralatan pengujian helium, peralatan pengujian kekuatan, dll. untuk memastikan bahwa semua produk mematuhi sertifikasi CE dan RoHS.


Layanan yang Disesuaikan:Tim kami ahli dalam desain dan produksi yang disesuaikan, dan mendukung pesanan OEM dan ODM, termasuk menyediakan berbagai tabung penukar panas, sirip, bagian struktural, dan pipa untuk memenuhi persyaratan lingkungan penggunaan yang berbeda.

Rumah 12 Halaman terakhir 1/2

Apa itu Penukar Panas Pelat dan Rangka?





Penukar panas pelat dan rangka (PHE) adalah jenis peralatan yang mentransfer panas antara dua fluida. Terbuat dari rangkaian pelat baja tahan karat yang ditumpuk dan disegel dengan gasket, gasket tersebut memastikan cairan dingin dan panas tidak bercampur. Penukar panas ini terdiri dari kumpulan pelat, masing-masing dengan paking di sekelilingnya dan dijepit dengan bingkai. Setiap lempeng dilengkapi dengan rangkaian tonjolan yang membentuk pola pada lempeng dan membagi ruang antar lempeng menjadi saluran-saluran. Fluida yang akan didinginkan atau dihangatkan mengalir melalui saluran-saluran pada pelat yang berdekatan, sedangkan panas dipindahkan antara kedua fluida tersebut melalui material pelat.



Fitur Penukar Panas Pelat dan Rangka

Keamanan Tinggi

Perangkat penyegel antara pelat penukar panas penukar panas pelat rangka kami dirancang dengan dua segel dan lubang sinyal. Jika terjadi kebocoran, cairan dapat dialirkan dari luar heat exchanger untuk mencegah kemungkinan ledakan dan keracunan akibat tercampurnya dua media di dalamnya.

Mudah untuk Menyesuaikan

Penukar panas ini kompak dan berukuran kecil, dan pelat penukar panasnya sangat mudah dibongkar. Anda dapat menyesuaikan jumlah pelat penukar panas untuk mendapatkan efek dan kapasitas perpindahan panas yang sesuai dengan cepat.



Perpindahan Panas yang Efisien

Koefisien perpindahan panasnya dapat disesuaikan dalam kisaran 3000-6000W/m2, dan memungkinkan media di antara sirip pertukaran panasnya mengalir secara berlawanan arah, sehingga bermanfaat untuk daur ulang sumber panas bersuhu rendah.

Kualitas asuransi

Penukar panas pelat rangka kami terdiri dari bahan berkualitas tinggi, mematuhi persyaratan manajemen ISO internasional, klasifikasi kelautan dan lepas pantai serta standar Eropa dan Amerika, dan memenuhi sertifikasi GRG, FDA, dan SGS.



Jenis Penukar Panas Pelat dan Rangka


Penukar Panas Pelat dan Rangka Brazed
Struktur pelat brazing dan penukar panas rangka membawa nama peralatan paking dan rangka. Penukar panas pelat dan bingkai brazing terutama digunakan untuk aplikasi kecil tetapi sekarang penukar panas pelat dan bingkai brazing banyak digunakan untuk aplikasi besar. Di sektor pendingin dan otomotif, penggunaannya terutama.
Pelat brazing dan rangka penukar panas mengandung pelat logam tipis untuk mengisolasi cairan bertekanan, namun bilah logam semuanya menyatu untuk membuat segel penuh. Segel penukar panas ini dibentuk dengan bantuan pemosisian dan pematrian pelat logam sehingga aliran fluida dapat ditentukan. Ini mengandung tekanan tinggi dan suhu yang lebih tinggi.
Keuntungan menggunakan penukar panas pelat dan rangka brazed adalah:
●Exchanger digunakan.
●Biaya perawatan rendah.
●Desain konstruksinya mudah.
●Kehilangan panas sangat minim.



Penukar Panas Pelat dan Rangka Bergasket
Dalam pelat gasket dan penukar panas rangka, beberapa lembaran logam tipis digunakan untuk membuat struktur saluran. Kapasitas pemanasan atau pendinginan dapat ditingkatkan atau dikurangi dengan menambah atau mengurangi lembaran logam tipis internal. Keperluannya untuk memperbaiki atau mencucinya juga bisa dibongkar. Logam yang digunakan untuk membuat pelat tipis adalah baja tahan karat, platina, dan baja ringan. Pada pelat gasket dan rangka penukar panas, gasket terbuat dari karet.
Dalam rekayasa proses, sektor otomotif, HVAC tugas berat, pelat gasket dan penukar panas rangka banyak digunakan.
Keuntungan menggunakan penukar panas pelat dan rangka bergasket adalah:
●Biaya perawatan rendah.
●Kebocoran dapat dengan mudah dicegah.
●Penggantian katup ekspansi tidaklah sulit.
●Membersihkan pelat logam tipis tidak sulit.



Pelat Las dan Penukar Panas Rangka
Jika kita melihat struktur pelat las dan penukar panas rangka maka kita dapat mengamati struktur bagian dalamnya sangat mirip dengan pelat gasket dan penukar panas rangka.
Keuntungan menggunakan penukar panas pelat dan rangka las adalah:
●Kehilangan cairan sangat sedikit.
●Ini adalah tipe yang sangat kuat.
●Cairan korosif atau panas dapat dengan mudah berpindah di dalamnya.



Pelat Semi Dilas dan Penukar Panas Rangka
Dengan bantuan sepasang pelat, pelat logam bagian dalam dibuat dan dilas. Sepasang gasket lainnya, satu pasang dilas untuk membuat jalur fluida dan sepasang lainnya digasket untuk membuat jalur fluida.
Keuntungan menggunakan penukar panas pelat dan rangka semi las adalah:
●Kehilangan cairan sangat sedikit.
●Pemindahan material berat tidak menemui kesulitan.

Plate-shell Type

Perbedaan antara Plate dan Frame vs. Shell dan Tube exchanger

Meskipun shell-and-tube dan plate-frame keduanya berguna di berbagai industri, keduanya memiliki karakteristik desain khusus yang menjadikannya lebih disukai untuk proyek tertentu:


Kapasitas:Penukar pelat dan bingkai melakukan banyak tugas dan dapat dengan mudah menyesuaikan diri untuk memenuhi perubahan kebutuhan. Jika dibuat menjadi beberapa bagian, Anda bisa mendapatkan garis pembatas yang lebih jelas atau pelat pembatas yang berbelit-belit dengan asosiasi berbeda. Hal ini membuatnya efisien untuk memulihkan, mendinginkan, dan menghangatkan cairan dalam penukar panas tunggal atau cairan berbeda dengan sumber yang sama. Di sisi lain, shell and tube exchanger memiliki desain yang stabil sejak pemasangan dan rumit untuk dibongkar.


Pembersihan dan pemeliharaan:Penukar pelat dan rangka dirancang untuk beroperasi secara efisien dalam jangka waktu lama tanpa perawatan. Demikian pula, karena desainnya, ia dapat dengan cepat dibongkar untuk pembersihan atau inspeksi mekanis. Namun, shell and tube exchanger mungkin sulit dibongkar untuk dibersihkan dengan benar.


Biaya rendah:Penukar pelat dan rangka merupakan pilihan yang lebih murah dibandingkan penukar shell dan tabung. Produk ini menggunakan ruang lantai yang jauh lebih kecil dan bobotnya lebih ringan, yang berarti lebih menghemat biaya transportasi, penanganan, pengiriman, dan pemasangan. Namun, penukar shell-and-tube memiliki desain yang lebih kecil dengan biaya lebih rendah.

Kehilangan Energi

Perpindahan panas pelat tidak memerlukan isolasi dan sangat efisien dalam menghemat energi. Namun cangkangnya memerlukan isolasi karena tingginya kehilangan panas dalam sistem.

Fungsi

Penukar panas pelat sangat ideal untuk memasak minyak tugas rendah, pendinginan rentetan, pemanasan distrik kecil, dll. Di sisi lain, penukar panas shell dan tube cocok untuk mesin pertambangan, pemanas kolam renang, paket tenaga hidrolik, dan sejenisnya.

Koefisien Perpindahan Panas

Penukar panas pelat-dan-rangka memiliki perolehan panas yang lebih tinggi dan memindahkan panas lima kali lebih efisien dibandingkan desain cangkang-dan-tabung, yang memiliki hasil keluaran rendah.

Pengotoran/Penskalaan

Pelat dan rangka memiliki kerutan dan turbulensi yang membuatnya kurang rentan terhadap pengotoran. Namun, penukar panas shell-and-tube memiliki penampang melingkar dan aliran laminar, yang membuatnya lima kali lebih rentan terhadap kerak.

Keuntungan dan Kerugian Penukar Panas Plat-Dan-Rangka



Penukar panas pelat & rangka memiliki keunggulan sebagai berikut dibandingkan penukar panas shell dan tube yang banyak digunakan:
●Nilai tinggi untuk koefisien perpindahan panas keseluruhan.Untuk dua fluida yang sama, penukar panas pelat datar biasanya memiliki nilai U jauh lebih tinggi daripada penukar panas shell and tube atau penukar panas spiral.
●Desain ringkas- Kombinasi nilai tinggi untuk koefisien perpindahan panas keseluruhan dan konfigurasi kompak umum dari penukar panas pelat datar menyebabkan kemampuannya untuk memiliki kapasitas termal yang sama dengan penukar panas shell and tube sebanyak lima kali ukurannya
●Perawatan dan pembersihan yang mudah- Fakta bahwa pelat dan rangka penukar panas dapat dibongkar seperti dibahas pada bagian sebelumnya, memudahkan pembersihan dan pemeliharaan. Penukar panas pelat dan rangka dapat dirancang untuk memudahkan penambahan atau pelepasan pelat untuk memperluas atau mengurangi kapasitas perpindahan panasnya.
●Kontrol suhu- Penukar panas pelat datar bekerja dengan baik dengan perbedaan suhu kecil antara fluida panas dan fluida dingin.



Plate & frame heat exchanger juga mempunyai beberapa kelemahan dibandingkan dengan jenis heat exchanger lainnya sebagai berikut:
●Potensi kebocoran- Meskipun penukar panas pelat dan rangka dirancang untuk memungkinkan pelat dan gasket di antara keduanya terjepit dengan kuat, masih ada potensi kebocoran yang lebih besar dibandingkan dengan penukar panas shell dan tube atau spiral.
●Penurunan tekanan lebih tinggi- Jalur aliran fluida yang sempit, yang menyebabkan koefisien perpindahan panas keseluruhan yang tinggi, juga menyebabkan penurunan tekanan yang lebih tinggi, sehingga biaya pemompaan menjadi lebih tinggi, dibandingkan penukar panas shell and tube.
●Tidak baik untuk perbedaan suhu cairan yang besar- Penukar panas pelat datar tidak berfungsi sebaik penukar panas shell and tube jika terdapat perbedaan suhu yang besar antara kedua fluida.
●Tidak berfungsi dengan baik pada suhu cairan yang sangat tinggi- Gasket dapat memberikan batasan suhu pada penukar panas pelat dan rangka.

Pemeliharaan Penukar Panas Pelat dan Rangka

Membersihkan dan Memeriksa

Pembersihan dan pemeriksaan rutin pada pelat dan rangka penukar panas Anda sangat penting untuk menjaga efisiensi dan mendeteksi potensi masalah akibat keausan. Gunakan alat dan teknik yang sesuai seperti sikat, penyedot debu, dan mesin cuci bertekanan untuk menghilangkan kotoran dan akumulasi dari pelat dan rangka.
Selain itu, lakukan inspeksi dan pengujian visual seperti pengujian penurunan tekanan untuk mengidentifikasi masalah apa pun yang mungkin memerlukan perhatian lebih lanjut. Jangan lupa untuk mengikuti tindakan pencegahan keselamatan selama proses pembersihan dan pemeriksaan untuk memastikan keselamatan Anda dan peralatan Anda.

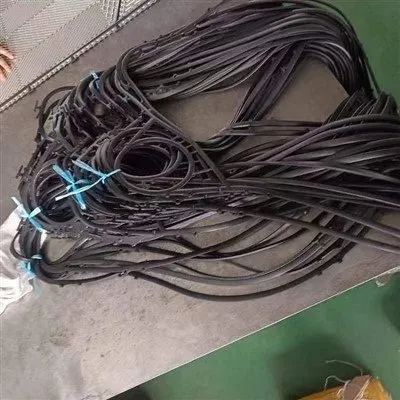

Penggantian Gasket

Mengganti gasket yang aus atau rusak sangat penting untuk menjaga efisiensi pelat dan rangka penukar panas Anda. Mulailah dengan memeriksa gasket apakah ada tanda-tanda keausan, kemudian lepaskan gasket lama dan bersihkan permukaan pelat.
Ukur dan potong paking baru dengan ukuran dan bentuk yang benar, lalu pasang, pastikan tersegel dengan benar. Memeriksa dan mengganti gasket secara rutin dapat mencegah kebocoran cairan dan memastikan penukar panas Anda tetap berfungsi secara efisien.

Mengatasi Masalah Penurunan Tekanan

Masalah penurunan tekanan pada pelat dan rangka penukar panas dapat menyebabkan penurunan efisiensi dan peningkatan biaya operasional. Untuk mengatasi masalah ini, periksa penukar panas Anda apakah ada penyumbatan atau kebocoran dan sesuaikan laju aliran seperlunya.
Selain itu, pertimbangkan untuk menggunakan pelat yang lebih besar, paking yang lebih fleksibel, rangka yang lebih kaku, atau sesuaikan laju aliran fluida untuk mencegah masalah penurunan tekanan di masa mendatang. Dengan mengatasi masalah penurunan tekanan secara proaktif, Anda dapat memastikan efisiensi dan kinerja pelat dan rangka penukar panas yang berkelanjutan.



Foto Sertifikat


Honor1
Honor2
Honor3
Honor4
Honor5
Foto Pabrik

1
1
1
1

Pertanyaan yang Sering Diajukan tentang Penukar Panas Pelat dan Rangka

T: Apa perbedaan antara penukar panas dan penukar panas pelat?

J: Terutama jika dibandingkan dengan penukar panas shell and tube atau spiral. Penurunan tekanan yang lebih tinggi. Penukar panas pelat terdiri dari saluran sempit untuk mengalirkan fluida, yang menyebabkan perpindahan panas yang tinggi. Hal ini menghasilkan penurunan tekanan yang lebih tinggi dan biaya pemompaan yang lebih tinggi dibandingkan penukar panas shell and tube.

T: Berapa efisiensi penukar panas pelat dan rangka?

J: Dengan faktor-faktor tersebut dimasukkan ke dalam perhitungan industri, penukar panas pelat masih dianggap sebagai penukar panas yang paling efisien di antara semua penukar panas. Biasanya, mereka dapat mencapai tingkat efisiensi sekitar 90%.

T: Apakah penukar panas pelat dan rangka merupakan bejana bertekanan?

A: Pengetahuan ahli tentang penukar panas. Secara umum Gasketed Plate and Frame type Heat Exchanger (GPFHEx) merupakan bejana bertekanan, karena mempunyai volume internal yang mampu menahan zat cair/fluida pada tekanan di atas atmosfir.

T: Apa sajakah dua jenis penukar panas?

J: Ada dua tipe utama penukar panas regeneratif—penukar panas statis dan penukar panas dinamis.

T: Apa perbedaan utama antara penukar panas shell-and-tube vs pelat dan rangka?

A: Dua penukar panas yang paling umum digunakan dalam industri. Shell-tube adalah kulit terluar yang berisi cairan panas atau dingin, dengan seikat tabung yang melewatinya dengan cairan dingin atau panas di dalamnya. Pelat atau rangka pelat mungkin lebih efisien, namun terbatas pada perbedaan tekanan kecil antara sisi panas dan dingin.

T: Mengapa pelat dan rangka lebih efisien?

J: Penukar Panas Pelat dan Rangka memindahkan panas lebih efisien dibandingkan unit cangkang dan tabung pada sebagian besar aplikasi, karena sebagian besar aliran turbulen yang dihasilkan oleh pola bergelombang pelatnya.

T: Apa kelemahan penukar panas pelat dan rangka?

A: Lebih merepotkan jika sering mengganti paking. Tekanan penggunaannya terbatas, umumnya tidak lebih dari 1,5MPa. Suhu pengoperasian dibatasi oleh ketahanan suhu bahan paking.

T: Mengapa penukar panas tipe pelat lebih efisien?

J: Desain pelat memungkinkan luas permukaan yang besar, memaksimalkan efisiensi perpindahan panas. Cairan mengalir dalam saluran terpisah, memastikan tidak terjadi pencampuran. Desain ini juga memungkinkan perawatan dan pembersihan yang mudah.

T: Mengapa plate-and-frame lebih efisien dibandingkan shell-and-tube?

J: Penukar panas pelat-dan-rangka memiliki perolehan panas yang lebih tinggi dan memindahkan panas lima kali lebih efisien dibandingkan desain cangkang-dan-tabung, yang memiliki hasil keluaran rendah. Pengotoran/Kerak: Pelat dan rangka memiliki kerutan dan turbulensi bawaan yang membuatnya kurang rentan terhadap pengotoran.

T: Ada berapa jenis penukar panas pelat dan rangka?

J: Ada empat jenis utama PHE: gasketed, brazed, welded, dan semi-welded. Penukar panas pelat-dan-rangka atau pelat bergasket pada dasarnya terdiri dari sekumpulan pelat persegi panjang tipis yang disegel di sekeliling tepinya dengan gasket dan disatukan dalam sebuah bingkai.

T: Jenis penukar panas apa yang paling efisien?

J: Penukar panas pelat adalah pilihan dengan biaya terendah karena dapat mencapai koefisien perpindahan panas yang tinggi — dengan aliran arus balik murni — sehingga menghasilkan perpindahan panas paling efisien dan luas permukaan terendah.

T: Penukar panas mana yang lebih efektif?

A: Efektivitas ideal tertinggi yang dicapai pada kasus penukar panas aliran balik adalah 100% sedangkan untuk aliran paralel hanya 50%.

T: Apa yang menyebabkan penukar panas menjadi terlalu panas?

J: Alasan paling umum adalah karena filter perlu diganti. Panas berlebih disebabkan oleh aliran udara yang tidak mencukupi melalui penukar panas. Penyumbatan pada aliran udara balik atau kegagalan kipas dapat menyebabkan hal ini.

T: Bahan apa yang merupakan penukar panas pelat dan bingkai?

A: Penukar Panas terdiri dari rangka yang dibuat sesuai dengan kode boiler dan tekanan serta mengikuti parameter desain umum konstruksi. Serangkaian pelat baja tahan karat bergelombang dirancang untuk memaksimalkan turbulensi dan perpindahan panas.

T: Bagaimana cara membersihkan pelat dan rangka penukar panas?

A: Ada dua metode untuk membersihkan pelat dan rangka penukar panas: pembersihan di tempat, yang dilakukan dengan mensirkulasikan bahan kimia melalui saluran penukar panas pelat dan rangka, atau membongkar pelat dari rangka dan membersihkan pelat satu per satu baik dengan tekanan. air, bahan kimia.

T: Jenis penukar panas apa yang paling murah?

J: Penukar panas pelat dan rangka adalah penukar panas paling ekonomis dari semua jenis yang tersedia. Namun, pilihan yang paling ekonomis hadir dengan pembatasan terbesar pada cairan yang akan dimasukkan ke dalam penukar panas.

T: Apa penyebab kegagalan penukar panas pelat?

A: Aliran air tidak mencukupi: Jika aliran air yang mengalir ke unit tidak mencukupi, hal ini akan menyebabkan penukar panas kehilangan produktivitas. Periksa tekanan dan laju aliran air dan pastikan memenuhi ambang batas yang ditentukan.

T: Bagaimana cara meningkatkan efisiensi penukar panas rangka pelat?

A: Untuk meningkatkan koefisien perpindahan panas penukar panas, perlu untuk meningkatkan koefisien perpindahan panas permukaan sisi dingin dan panas pelat pada saat yang sama, mengurangi ketahanan termal lapisan pengotoran, pilih pelat dengan konduktivitas termal yang tinggi.

Q: Apa kegunaan plat dan rangka?

A: Sebagai peralatan pemisahan padat-cair yang matang, pelat dan bingkai filter press banyak digunakan untuk pertambangan, metalurgi, minyak bumi, kimia, obat-obatan, tekstil, percetakan, pembuatan kertas, makanan, alkohol, garam anorganik, pencucian batubara, pewarnaan dan limbah industri pengobatan.

T: Apa kelemahan penukar panas?

J: Pengotoran mengurangi efisiensi perpindahan panas, meningkatkan penurunan tekanan, dan memerlukan pembersihan atau pemeliharaan rutin. Kebocoran: Penukar panas dapat mengalami kebocoran antara sirkuit fluida panas dan dingin, yang menyebabkan hilangnya efisiensi dan potensi kontaminasi cairan.
